自吸式柴油水泵机组
(抗洪排涝首选设备)
概述:
自吸式柴油水泵机组是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵组集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便、一体式或户外型可移动设计等特点,在柴油水泵系列产品中属国内首创。
使用条件:
1)环境温度≤50℃,介质温度≤80℃,特殊要求可达200℃。
2)介质PH值铸铁材质为6-9,不锈钢为2-13。
3)介质重度不超过1240kg/m3。
4)自吸高度不能超过4.5-5.5米,吸入管长度≤10米。
标准供货范围:
1) 柴油水泵机组:柴油机、水泵、联轴器、冷却风扇、散热水箱、钢结构底座(含机底油箱80-120L)、蓄电池及联结导线、排气消声器、控制屏。

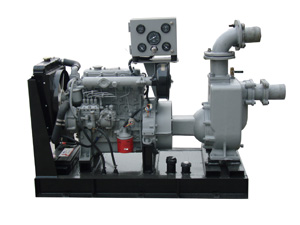

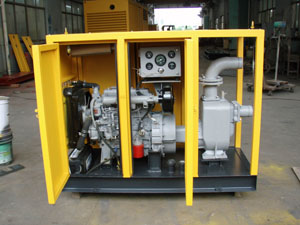

2) 标准设计为泵组、机底油箱、控制屏、蓄电池组复合一体型。
3) 按客户要求可设计成泵组、机底油箱、控制屏、蓄电池组、户外防雨箱体复合一体户外型。

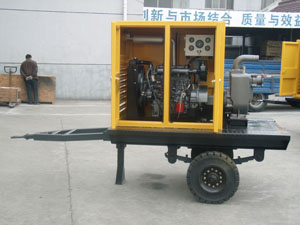

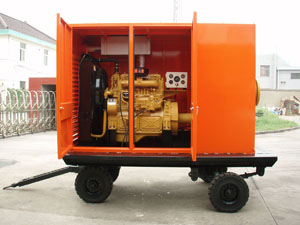

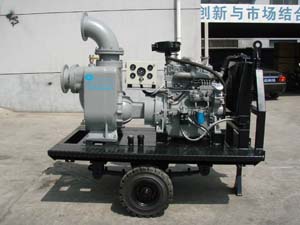

4) 按客户要求可设计成拖车(四轮或二轮)移动型。
自吸式柴油水泵机组产品型谱表

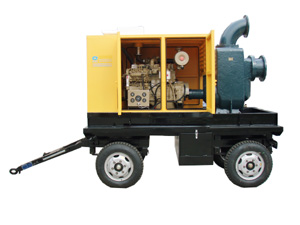

拖车移动型自吸式柴油水泵机组
型号
|
流量
(m3/h)
|
扬程
(m)
|
功率
(KW)
|
效率
(%)
|
汽蚀余量
(%)
|
ZWC25-8-15
|
8
|
15
|
2.2
|
45
|
2.0
|
ZWC32-5-20
|
5
|
20
|
2.2
|
45
|
2.5
|
ZWC32-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
ZWC32-9-30
|
9
|
30
|
3
|
48
|
2.5
|
ZWC40-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
ZWC40-20-15
|
20
|
15
|
2.2
|
45
|
2.5
|
ZWC40-15-30
|
15
|
30
|
3
|
48
|
2.5
|
ZWC50-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
ZWC50-20-12
|
20
|
12
|
2.2
|
45
|
2.5
|
ZWC50-15-30
|
15
|
30
|
3
|
48
|
2.5
|
ZWC50-20-35
|
20
|
35
|
5.5
|
48
|
2.5
|
ZWC65-30-18
|
30
|
18
|
4
|
45
|
2.5
|
ZWC65-25-30
|
25
|
30
|
5.5
|
50
|
3.0
|
ZWC65-25-40
|
25
|
40
|
7.5
|
50
|
3.0
|
ZWC65-40-25
|
40
|
25
|
7.5
|
50
|
3.0
|
ZWC65-65-25
|
65
|
25
|
7.5
|
52
|
3.0
|
ZWC80-40-16
|
40
|
16
|
4
|
50
|
3.0
|
ZWC80-40-25
|
40
|
25
|
7.5
|
50
|
3.0
|
ZWC80-25-40
|
25
|
40
|
7.5
|
50
|
3.0
|
ZWC80-65-25
|
65
|
25
|
7.5
|
52
|
3.0
|
ZWC80-80-35
|
80
|
35
|
15
|
45
|
3.0
|
ZWC80-40-50
|
40
|
50
|
18.5
|
50
|
3.0
|
ZWC80-50-60
|
50
|
60
|
22
|
55
|
3.0
|
ZWC100-100-15
|
100
|
15
|
7.5
|
50
|
4.0
|
ZWC100-80-20
|
80
|
20
|
7.5
|
53
|
4.0
|
ZWC100-100-20
|
100
|
20
|
11
|
53
|
4.0
|
ZWC100-100-30
|
100
|
30
|
22
|
53
|
4.0
|
ZWC100-80-45
|
80
|
45
|
30
|
55
|
4.0
|
ZWC100-80-60
|
80
|
60
|
37
|
53
|
4.0
|
ZWC100-80-80
|
80
|
80
|
45
|
50
|
4.0
|
ZWC125-120-20
|
120
|
20
|
15
|
55
|
4.5
|
ZWC150-180-14
|
180
|
14
|
15
|
60
|
5.0
|
ZWC150-180-20
|
180
|
20
|
22
|
60
|
5.0
|
ZWC150-180-30
|
180
|
30
|
37
|
65
|
5.0
|
ZWC150-180-38
|
180
|
38
|
55
|
45
|
5.0
|
ZWC200-280-14
|
280
|
14
|
22
|
65
|
5.0
|
ZWC200-280-20
|
280
|
20
|
37
|
62
|
5.0
|
ZWC200-300-25
|
300
|
25
|
45
|
59
|
5.0
|
ZWC200-280-28
|
280
|
28
|
55
|
55
|
4.8
|
ZWC250-420-20
|
420
|
20
|
55
|
61
|
6.0
|
ZWC300-800-14
|
800
|
14
|
55
|
65
|
6.0
|
|
