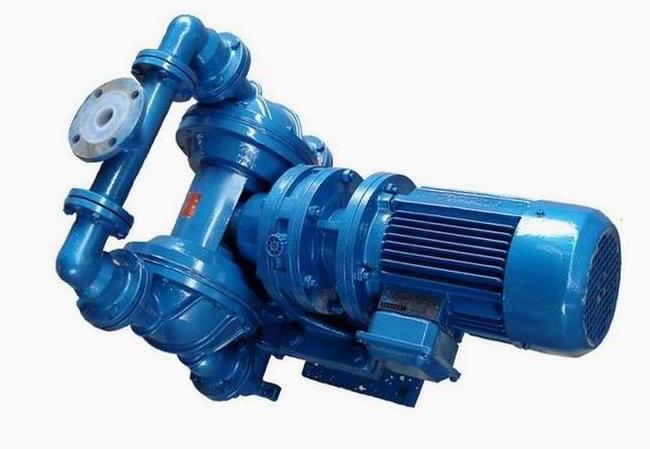

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.
电动隔膜泵主要用途:
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
| 电动隔膜泵结构简图 |
|
 |
|
电动隔膜泵性能参数表
名
称 |
型 号 |
流量
(m 3 /h) |
扬程
(m) |
吸程
(m) |
大允许通过颗粒φ(mm) |
电机功率KW |
电
动
隔
膜
泵 |
DBY-10 |
0.5 |
30 |
3 |
1 |
0.75 |
| DBY-15 |
1 |
30 |
3 |
1 |
0.75 |
| DBY-25 |
3.5 |
30 |
7 |
2.5 |
1.5 |
| DBY-40 |
5.5 |
30 |
7 |
4.5 |
1.5 |
| DBY-50 |
8.5 |
30 |
7 |
8 |
2.2 |
| DBY-65 |
10 |
30 |
7 |
8 |
2.2 |
| DBY-80 |
14 |
30 |
7 |
10 |
4 |
| DBY-100 |
16 |
30 |
7 |
10 |
4 |
电动隔膜泵特性曲线图
正确选用隔膜
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
注意事项
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。 |
