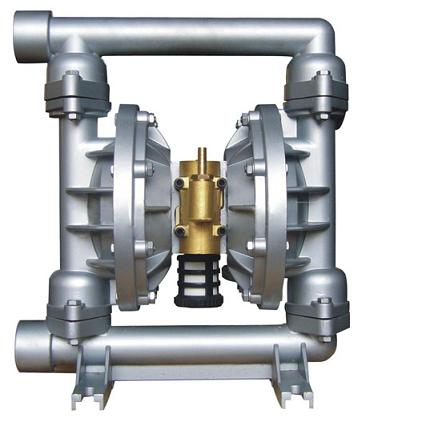

QBY-100型不锈钢气动隔膜泵

一、不锈钢气动隔膜泵产品简介

不锈钢气动隔膜泵，是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调（0-50米）气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
是目前国内 新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。 　　

二、不锈钢气动隔膜泵其有四种材质

塑料、铝合金、铸铁、不锈钢。
不锈钢气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 　　

三、不锈钢气动隔膜泵适用场合

由于不锈钢气动隔膜泵具有以上特点，所以在世界上不锈钢电动隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。如：喷漆、陶瓷业中不锈钢气动隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。

四、不锈钢气动隔膜泵的优势在于

1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。 　　
2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为不锈钢电动隔膜泵对流体的搅动 小。 　　
3、在工地恶劣的地方，如建筑工地、工矿的 　　废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。不锈钢电动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。 　　
4、另外不锈钢电动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。 　　
5、在有危害性、腐蚀性的物料处理中，不锈钢电动隔膜泵可将物料与外界完全隔开。 　　
6、或是一些试验中保证没有杂质污染原料。 　　
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为不锈钢电动隔膜泵的剪切力低，对材料的物理影响小。 　　

五、不锈钢气动隔膜泵工作原理

1、压缩空气为动力。 　　
2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于不锈钢气动隔膜泵工作原理的特点，因此不锈钢气动隔膜泵具有以下特点： 　　
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。 　　
（2）不会产生电火花：不锈钢电动隔膜泵不用电力作动力，接地后又防止了静电火花 　　
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。 　　
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动 小，适用于不稳定物质的输送 　　
（5）流量可调节，可以在物料出口处加装节流阀来调节流量。 　　
（6）具有自吸的功能。 　　
（7）可以空运行，而不会有危险。 　　
（8）可以潜水工作。 　　
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。 　　
（10）没有复杂的控制系统，没有电缆、保险丝等。 　　
（11）体积小、重量轻，便于移动。 　　
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。 　　
（13）泵始终能保持高效，不会因为磨损而降低。 　　
（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热 　　
（15）没有动密封，维修简便避免了泄漏。工作时无死点。 　　

六、不锈钢气动隔膜泵的操作注意事项

1) 不锈钢电动隔膜泵开停车负荷操作 　　
不锈钢电动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。 　
　
2）不锈钢电动隔膜泵仪表空气及润滑油压力系统操作 　　
不锈钢电动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的 小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。 　　
不锈钢电动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。 　　
通过以上工艺改进及对操作要点的熟练掌握,使不锈钢电动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。 　　

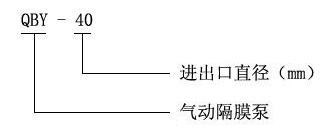

七、气动隔膜泵型号意义

八、气动隔膜泵性能参数

隔膜泵常见故障及处理方法：

一、不锈钢气动隔膜泵在运转但流量过低

1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。
3 、请检查入口管道是否被堵塞。

二、不锈钢气动隔膜泵无法启动或动作缓慢.

1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品　　
3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。

三、液体从气室排出口漏出

1 、请检查隔膜是否破裂。　　
2 、检查隔膜是否正确安装和锁紧。　　

四、不锈钢气动隔膜泵出口液休中含有大量气泡

1 、请检查隔膜是否破裂。
2 、检查泵体和管路是否泄漏。
