〖威王IRG型立式热水循环泵介绍〗
IRG型立式热水循环泵能输送液体，主要是靠装在管道泵泵体内叶轮的作用。它的尺寸，形状和制造精度对泵的性能影响很大。
叶轮有闭式、开式和半开式三种类型。闭式叶轮一般由盖板、叶片和轮毂组成。在吸人口一侧叫前盖板，后侧叫后盖板，中问为叶片，叶片一般都是后弯的。开式叶轮没有前后盖板。半开式叶轮没有前盖板，但有后盖板。叶轮按吸入方式又可分为单吸式叶轮,泵体泵体又叫泵壳。它的主要作用是将叶轮封闭在一定空问中，汇集由叶轮甩出来的液体导向排出管路，并将液体的一部分速度能转变为压力能，即增加它的压力。它是一个承受液体压力的零件.

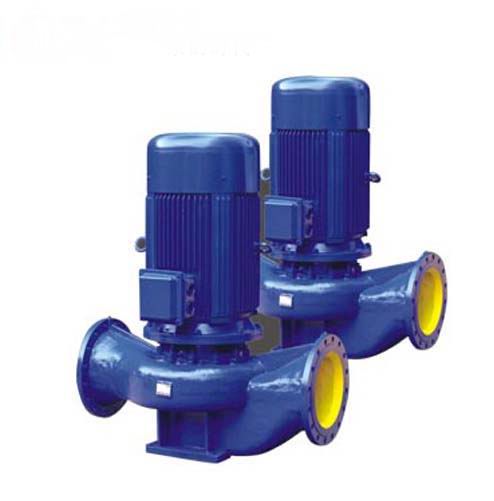

IRG型立式热水循环泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
四、IRG热水循环泵主要用途
1、ISG型管道离心泵清水离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、IRG(GRG)型热水循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等
锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
3、IHG型化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
五、热水循环泵结构简图
|
序号
|
部件名称
|
序号
|
部件名称
|
|
|
1
|
叶轮
|
5
|
端盖
|
|
2
|
泵体
|
6
|
叶轮螺母
|
|
3
|
机械密封
|
7
|
泵轴
|
|
4
|
挡水圈
|
8
|
电机
|
六、热水循环泵起动前的准备与运行
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打开排污阀使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热，升温速度50℃小时，以保证各部受热均匀。
起动：
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机，观察泵运行是否正确。
4、调节出口阀开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调正好的出口阀门开启大与小和管道工况有关。
5、检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。
6、检查电机、轴承处温升≤70℃。
停车：
1、高温型先降温，降温速度＜10℃/分，把温度降低到80℃以下，才能停车。
2、关闭吐出管路阀门。
3、停止电机。
4、关闭进口阀门。
5、如长期停车，应将泵内液体放尽。
七、热水循环泵性能参数表
|
型号
|
流量
|
扬程
m
|
效率
%
|
转速
r/min
|
电机
功率
kw
|
汽蚀
余量
m
|
重量
kg
|
|
m3/h
|
l/s
|
|
IRG15-80
|
1.1
1.5
2.0
|
0.3
0.42
0.55
|
8.5
8
7
|
26
34
34
|
2900
|
0.18
|
2.3
|
17
|
|
IRG20-110
|
1.8
2.5
3.3
|
0.50
0.69
0.91
|
16
15
13.5
|
25
34
35
|
2900
|
0.37
|
2.3
|
25
|
|
IRG20-160
|
1.8
2.5
3.3
|
0.50
0.69
0.91
|
33
32
30
|
19
25
23
|
2900
|
0.75
|
2.3
|
29
|
|
IRG25-110
|
2.8
4.0
5.2
|
0.78
1.11
1.44
|
16
15
13.5
|
34
42
41
|
2900
|
0.55
|
2.3
|
26
|
|
IRG25-125
|
2.8
4.0
5.2
|
0.78
1.11
1.44
|
20.6
20
18
|
28
36
35
|
2900
|
0.75
|
2.3
|
28
|
|
IRG25-125A
|
2.5
3.6
4.6
|
0.69
1.0
1.28
|
17
16
14.4
|
35
35
35
|
2900
|
0.55
|
2.3
|
27
|
|
IRG25-160
|
2.8
4.0
5.2
|
0.78
1.11
1.44
|
33
32
30
|
24
32
33
|
2900
|
1.5
|
2.3
|
39
|
|
IRG25-160A
|
2.6
3.7
4.9
|
0.12
1.03
1.36
|
29
28
26
|
31
31
31
|
2900
|
1.1
|
2.3
|
34
|
|
IRG32-100I
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
13.2
12.5
11.3
|
48
54
53
|
2900
|
0.75
|
2.0
|
32
|
|
IRG32-125
|
3.5
5.0
6.5
|
0.97
1.39
1.8
|
22
20
18
|
40
44
42
|
2900
|
0.75
|
2.3
|
28
|
|
IRG32-125A
|
3.1
4.5
5.8
|
0.86
1.25
1.61
|
17.6
16
14.4
|
43
43
43
|
2900
|
0.55
|
2.3
|
28
|
|
IRG32-160
|
3.1
4.5
5.8
|
0.86
1.25
1.61
|
33
32
30
|
34
40
42
|
2900
|
1.5
|
2.3
|
28
|
|
| |
|
IRG32-160I
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
33.2
32
30.2
|
34
40
42
|
2900
|
2.2
|
2.0
|
47
|
|
IRG32-200
|
3.1
4.5
5.8
|
0.86
1.25
1.61
|
51
50
48
|
28
35
37
|
2900
|
3
|
2.0
|
47
|
|
IRG32-200I
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
50.5
50
48
|
26
33
35
|
2900
|
4
|
2.0
|
43
|
|
IRG32-200IA
|
2.8
4.0
5.2
|
0.78
1.11
1.44
|
44.6
44
42.7
|
34
40
42
|
2900
|
2.2
|
2.0
|
74
|
|
IRG40-100
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
13.2
12.5
11.3
|
48
54
53
|
2900
|
0.55
|
2.3
|
32
|
|
IRG40-100A
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
10.6
10
9
|
52
52
52
|
2900
|
0.37
|
2.3
|
32
|
|
IRG40-125
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
21
20
18
|
41
46
43
|
2900
|
1.1
|
2.3
|
34
|
|
IRG40-125A
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
17.6
16
14.4
|
40
45
41
|
2900
|
0.75
|
2.3
|
33
|
|
IRG40-160
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
33
32
30
|
35
40
40
|
2900
|
2.2
|
2.3
|
47
|
|
IRG40-160A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
29
28
26.3
|
34
39
39
|
2900
|
1.5
|
2.3
|
43
|
|
IRG40-160B
|
3.8
5.5
7.2
|
1.06
1.53
2.0
|
25.5
24
22.5
|
34
38
37
|
2900
|
1.1
|
2.3
|
38
|
|
IRG40-200
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
51
50
48
|
26
33
32
|
2900
|
4
|
2.3
|
74
|
|
IRG40-200A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
45
44
42
|
26
31
30
|
2900
|
3
|
2.3
|
62
|
|
IRG40-200B
|
3.7
5.3
7.0
|
1.03
1.47
1.94
|
38
36
34.5
|
29
29
29
|
2900
|
2.2
|
2.3
|
52
|
|
IRG40-250
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
82
80
74
|
24
28
28
|
2900
|
7.5
|
2.3
|
105
|
|
IRG40-250A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
72
70
65
|
24
28
27
|
2900
|
5.5
|
2.3
|
98
|
|
IRG40-250B
|
3.8
5.5
7.0
|
1.06
1.53
1.94
|
61.5
60
56
|
23
27
26
|
2900
|
4
|
2.3
|
77
|
|
IRG40-100I
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
13.2
12.5
11.3
|
55 62 60
|
2900
|
1.1
|
2.3
|
34
|
|
IRG40-100IA
|
8
11
14.5
|
2.22
3.05
4.03
|
10.6
10
9
|
60
60
60
|
2900
|
0.75
|
2.3
|
32
|
|
IRG40-125I
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
21.2
20
17.8
|
49
58
57
|
2900
|
1.5
|
2.3
|
38
|
|
IRG40-125IA
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
57
57
57
|
2900
|
1.1
|
2.3
|
33
|
|
IRG40-160I
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
45
52
51
|
2900
|
3
|
2.3
|
56
|
|
IRG40-160IA
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
44
51
50
|
2900
|
2.2
|
2.3
|
47
|
|
IRG40-160IB
|
7.3
10.4
13.5
|
2.38
2.89
3.75
|
23
22
20.5
|
50
50
50
|
2900
|
1.5
|
2.3
|
43
|
|
IRG40-200I
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
51.2
50
48
|
38
46
46
|
2900
|
5.5
|
2.3
|
85
|
|
IRG40-200IA
|
8.3
11.7
15.3
|
2.31
3.25
4.25
|
45
44
42
|
37
45
45
|
2900
|
4
|
2.3
|
75
|
|
IRG40-200IB
|
7.5
10.6
13.8
|
2.08
2.94
3.83
|
37
36
34
|
44
44
44
|
2900
|
3
|
2.3
|
63
|
|
| |
|
IRG40-250I
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
81.2
80
77.5
|
31
38
40
|
2900
|
11
|
2.3
|
145
|
|
IRG40-250IA
|
8.2
11.6
15.2
|
2.28
3.22
4.22
|
71
70
68
|
38
38
38
|
2900
|
7.5
|
2.3
|
95
|
|
IRG40-250IB
|
7.6
10.8
14
|
2.11
3.0
3.89
|
61.4
60
58
|
37
37
37
|
2900
|
7.5
|
2.3
|
94
|
|
IRG40-250IC
|
7.1
10.0
13.1
|
1.97
2.78
3.64
|
53.2
52
50.4
|
36
36
36
|
2900
|
5.5
|
2.3
|
88
|
|
IRG50-100
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
13.6
12.5
11.3
|
55
62
60
|
2900
, |
1.1
|
2.3
|
36
|
|
IRG50-100A
|
8
11
14.5
|
2.22
3.05
4.03
|
11
10
9
|
60
60
60
|
2900
|
0.75
|
2.3
|
35
|
|
IRG50-125
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
21.5
20
17.8
|
49
58
57
|
2900
|
1.5
|
2.3
|
43
|
|
IRG50-125A
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
57
57
57
|
2900
|
1.1
|
2.3
|
38
|
|
IRG50-160
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
45
52
51
|
2900
|
3
|
2.3
|
59
|
|
IRG50-160A
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
44
51
50
|
2900
|
2.2
|
2.3
|
51
|
|
IRG50-160B
|
7.3
10.4
13.5
|
2.38
2.89
3.75
|
23
22
20.5
|
50
50
50
|
2900
|
1.5
|
2.3
|
47
|
|
IRG50-200
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
52
50
48
|
38
46
46
|
2900
|
5.5
|
2.3
|
101
|
|
IRG50-200A
|
8.3
11.7
15.3
|
2.31
3.25
4.25
|
45.8
44
42
|
37
45
45
|
2900
|
4
|
2.3
|
80
|
|
IRG50-200B
|
7.5
10.6
13.8
|
2.08
2.94
3.83
|
37
36
34
|
44
44
44
|
2900
|
3
|
2.3
|
68
|
|
IRG50-250
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
82
80
77.5
|
29
38
40
|
2900
|
11
|
2.3
|
160
|
|
IRG50-250A
|
8.2
11.6
15.2
|
2.28
3.22
4.22
|
38
38
38
|
2900
|
7.5
|
2.3
|
115
|
|
| |
|
IRG50-250B
|
7.6
10.8
14
|
2.11
3.0
3.89
|
61.4
60
58
|
37
37
37
|
2900
|
7.5
|
2.3
|
114
|
|
IRG50-250C
|
7.1
10.0
13.1
|
1.97
2.78
3.64
|
53.2
52
50.4
|
36
36
36
|
2900
|
5.5
|
2.3
|
108
|
|
IRG50-100I
|
17.5
25
32.5
|
4.86
6.94
9.03
|
13.7
12.5
10.5
|
67
69
69
|
2900
|
1.5
|
2.5
|
41
|
|
IRG50-100IA
|
15.6
22.3
29
|
4.3
6.19
8.1
|
11
10
8.4
|
65
67
68
|
2900
|
1.1
|
2.5
|
36
|
|
IRG50-125I
|
17.5
25
32.5
|
4.86
6.94
9.03
|
21.5
20
18
|
60
68
67
|
2900
|
3
|
2.5
|
56
|
|
IRG50-125IA
|
15.6
22.3
29
|
4.33
6.19
8.1
|
17
16
13.6
|
58
66
65
|
2900
|
2.2
|
2.5
|
48
|
|
IRG50-160I
|
17.5
25
32.5
|
4.68
6.94
9.03
|
34.4
32
27.5
|
54
63
60
|
2900
|
4
|
2.5
|
72
|
|
IRG50-160IA
|
16.4
23.4
30.4
|
4.56
6.5
8.44
|
30
28
24
|
54
62
59
|
2900
|
4
|
2.5
|
71
|
|
IRG50-160IB
|
15.0
21.6
28
|
4.17
6.0
7.78
|
26
24
20.6
|
58
58
58
|
2900
|
3
|
2.5
|
59
|
|
IRG50-200I
|
17.5
25
32.5
|
4.86
6.94
9.03
|
52.7
50
45.5
|
49
58
59
|
2900
|
7.5
|
2.5
|
108
|
|
IRG50-200IA
|
16.4
23.5
30.5
|
4.56
6.53
8.47
|
46.4
44
40
|
48
57
58
|
2900
|
7.5
|
2.5
|
107
|
|
IRG50-200IB
|
15.2
21.8
28.3
|
4.22
6.06
7.86
|
40
38
34.5
|
55
55
55
|
2900
|
5.5
|
2.5
|
100
|
|
IRG50-250I
|
17.5
25
32.5
|
4.86
6.94
9.03
|
82
80
76.5
|
39
50
52
|
2900
|
15
|
2.5
|
175
|
|
IRG50-250IA
|
16.4
23.4
30.5
|
4.56
6.5
8.47
|
71.5
70
67
|
39
50
52
|
2900
|
11
|
2.5
|
165
|
|
IRG50-250IB
|
15
21.6
28
|
4.17
6.0
7.78
|
61
60
57.4
|
38
49
54
|
2900
|
11
|
2.5
|
165
|
|
IRG50-315I
|
17.5
25
32.5
|
4.86
6.94
9.03
|
128
125
122
|
30
40
44
|
2900
|
30
|
2.5
|
310
|
|
IRG50-315IA
|
16.6
23.7
31
|
4.61
6.58
8.6
|
115
113
110
|
30
40
44
|
2900
|
22
|
2.5
|
245
|
|
IRG50-315IB
|
15.7
22.5
29.2
|
4.36
6.25
8.0
|
103
101
98
|
39
39
39
|
2900
|
18.5
|
2.5
|
215
|
|
IRG50-315IC
|
14.4
20.6
26.8
|
4.0
5.72
7.44
|
86
85
83
|
38
38
38
|
2900
|
15
|
2.5
|
195
|
|
IRG65-100
|
17.5
25
32.5
|
4.86
6.94
9.03
|
13.7
12.5
10.5
|
67
69
69
|
2900
|
1.5
|
2.5
|
46
|
|
IRG65-100A
|
15.6
22.3
29
|
4.3
6.19
8.1
|
11
10
8.4
|
65
67
68
|
2900
|
1.1
|
2.5
|
41
|
|
IRG65-125
|
17.5
25
32.5
|
4.86
6.94
9.03
|
21.5
20
18
|
60
68
67
|
2900
|
3
|
2.5
|
58
|
|
IRG65-125A
|
15.6
22.3
29
|
4.33
6.19
8.1
|
17
16
14.4
|
58
66
65
|
2900
|
2.2
|
2.5
|
49
|
| IRG65-160
|
17.5
25
32.5
|
4.86
6.94
9.03
|
34.4
32
27.5
|
54
63
60
|
2900
|
4
|
2.5
|
75
|
|
IRG65-160A
|
16.4
23.4
30.4
|
4.56
6.5
8.44
|
30
28
24
|
54
62
59
|
2900
|
4
|
2.5
|
75
|
|
IRG65-160B
|
15.0
21.6
28
|
4.17
6.0
7.78
|
26
24
20.6
|
58
58
58
|
2900
|
3
|
2.5
|
63
|
|
IRG65-200
|
17.5
25
32.5
|
4.86
6.94
9.03
|
52.7
50
45.5
|
49
58
59
|
2900
|
7.5
|
2.5
|
107
|
|
IRG65-200A
|
16.4
23.5
30.5
|
4.56
6.53
8.47
|
46.4
44
40
|
48
57
58
|
2900
|
7.5
|
2.5
|
107
|
|
IRG65-200B
|
15.2
21.8
28.3
|
4.22
6.06
7.86
|
40
38
34.5
|
55
55
55
|
2900
|
5.5
|
2.5
|
100
|
|
| |
|
IRG65-250
|
17.5
25
32.5
|
4.86
6.94
9.03
|
82
80
76.5
|
39
50
52
|
2900
|
15
|
2.5
|
180
|
|
IRG65-250A
|
16.4
23.4
30.5
|
4.56
6.5
8.47
|
71.5
70
67
|
39
50
52
|
2900
|
11
|
2.5
|
170
|
|
IRG65-250B
|
15
21.6
28
|
4.17
6.0
7.78
|
61
60
57.4
|
38
49
54
|
2900
|
11
|
2.5
|
170
|
|
IRG65-315
|
17.5
25
32.5
|
4.86
6.94
9.03
|
127
125
122
|
32
40
44
|
2900
|
30
|
2.5
|
320
|
|
IRG65-315A
|
16.6
23.7
31
|
4.61
6.58
8.6
|
115
113
110
|
32
40
44
|
2900
|
22
|
2.5
|
255
|
|
IRG65-315B
|
15.7
22.5
29.2
|
4.36
6.25
8.0
|
103, , ,
101
98
|
39
39
39
|
2900
|
18.5
|
2.5
|
225
|
|
IRG65-315C
|
14.4
20.6
26.8
|
4.0
5.72
7.44
|
86
85
83
|
38
38
38
|
2900
|
15
|
2.5
|
205
|
|
IRG65-100I
|
35
50
65
|
9.72
13.9
18.1
|
13.8
12.5
10
|
67
73
70
|
2900
|
3
|
3.0
|
63
|
|
IRG65-100IA
|
31.3
44.7
58
|
8.7
12.4
16.1
|
11
10
8
|
66
72
69
|
2900
|
2.2
|
3.0
|
53
|
|
IRG65-125I
|
35
50
65
|
9.72
13.9
18.1
|
22
20
17
|
67
72.5
70
|
2900
|
5.5
|
3.0
|
99
|
|
IRG65-125IA
|
31.3
45
58
|
8.7
12.5
16.1
|
17.5
16
13.6
|
66
71
69
|
2900
|
4
|
3.0
|
78
|
|
IRG65-160I
|
35
50
65
|
9.72
13.9
18.1
|
35
32
28
|
63
71
70
|
2900
|
7.5
|
3.0
|
103
|
|
IRG65-160IA
|
32.7
46.7
61
|
9.1
13.0
16.9
|
30.6
28
24
|
62
70
69
|
2900
|
7.5
|
3.0
|
103
|
|
IRG65-160IB
|
30.3
43.3
56.3
|
8.4
12.0
15.6
|
26
24
21
|
69
69
69
|
2900
|
5.5
|
3.0
|
97
|
|
IRG65-200I
|
35
50
65
|
9.72
13.9
18.1
|
53.5
50
46
|
55
67
68
|
2900
|
15
|
3.0
|
176
|
|
IRG65-200IA
|
32.8
47
61
|
9.1
13.1
16.9
|
47
44
40
|
54
66
67
|
2900
|
11
|
3.0
|
166
|
|
IRG65-200IB
|
30.5
43.5
56.6
|
8.5
12.1
15.7
|
40.6
38
33.4
|
65
65
65
|
2900
|
7.5
|
3.0
|
114
|
|
IRG65-250I
|
35
50
65
|
9.72
13.9
18.1
|
83
80
72
|
52
59
60
|
2900
|
22
|
3.0
|
235
|
|
IRG65-250IA
|
32.5
46.7
61
|
9.0
13.0
16.9
|
73
70
63
|
52
59
60
|
2900
|
18.5
|
3.0
|
205
|
|
IRG65-250IB
|
30
43.3
56
|
8.3
12.0
15.6
|
62
60
54
|
58
58
58
|
2900
|
15
|
3.0
|
180
|
|
IRG65-315I
|
35
50
65
|
9.72
13.9
18.1
|
128
125
121
|
44
54
57
|
2900
|
37
|
3.0
|
350
|
|
IRG65-315IA
|
32.5
46.5
60.5
|
9.0
12.9
16.8
|
112.6
110
106.4
|
43
54
57
|
2900
|
30
|
3.0
|
335
|
|
IRG65-315IB
|
31
44.5
58
|
8.6
12.4
16.1
|
102.5
100
98
|
53
53
53
|
2900
|
30
|
3.0
|
335
|
|
|
IRG65-315IC
|
29
41
53.6
|
8.1
11.4
14.9
|
87
85
83
|
51
51
51
|
2900
|
22
|
3.0
|
270
|
|
IRG80-100
|
35
50
65
|
9.72
13.9
18.1
|
13.8
12.5
10
|
67
73
70
|
2900
|
3
|
3.0
|
63
|
|
IRG80-100A
|
31.3
44.7
58
|
8.7
12.5
16.1
|
11
10
8
|
66
72
69
|
2900
|
2.2
|
3.0
|
54
|
|
IRG80-125
|
35
50
65
|
9.72
13.9
18.1
|
22
20
17
|
67
72.5
70
|
2900
|
5.5
|
3.0
|
99
|
|
IRG80-125A
|
31.3
45
58
|
8.7
12.5
16.1
|
17.5
16
13.6
|
66
71
69
|
2900
|
4
|
3.0
|
79
|
|
IRG80-160
|
35
50
65
|
9.72
13.9
18.1
|
35
32
28
|
63
71
70
|
2900
|
7.5
|
3.0
|
105
|
|
IRG80-160A
|
32.7
46.7
61
|
9.1
13.0
16.9
|
30.6
28
24
|
62
70
69
|
2900
|
7.5
|
3.0
|
105
|
|
IRG80-160B
|
30.3
43.3
56.3
|
8.4
12.0
15.6
|
26
24
21
|
69
69
69
|
2900
|
5.5
|
3.0
|
98
|
|
IRG80-200
|
35
50
65
|
9.72
13.9
18.1
|
53.5
50
46
|
55
67
68
|
2900
|
15
|
3.0
|
175
|
|
IRG80-200A
|
32.8
47
61
|
9.1
13.1
16.9
|
47
44
40
|
54
66
67
|
2900
|
11
|
3.0
|
165
|
|
IRG80-200B
|
30.5
43.5
56.5
|
8.5
12.1
15.7
|
40.6
38
33.4
|
65
65
65
|
2900
|
7.5
|
3.0
|
115
|
|
IRG80-250
|
35
50
65
|
9.72
13.9
18.1
|
83
80
72
|
52
59
60
|
2900
|
22
|
3.0
|
240
|
|
IRG80-250A
|
32.5
46.7
61
|
9.0
13.0
16.9
|
73
70
63
|
52
59
60
|
2900
|
18.5
|
3.0
|
210
|
|
IRG80-250B
|
30
43.3
56
|
8.3
12.0
15.6
|
62
60
54
|
58
58
58
|
2900
|
15
|
3.0
|
185
|
|
IRG80-315
|
35
50
65
|
9.72
13.9
18.1
|
128
125
122
|
43
54
57
|
2900
|
37
|
3.0
|
355
|
|
IRG80-315A
|
32.5
46.5
60.5
|
9.0
12.9
16.8
|
112.6
110
107.4
|
43
54
57
|
2900
|
30
|
3.0
|
340
|
|
IRG80-315B
|
31
44.5
58
|
8.6
12.4
16.1
|
102.5
100
98
|
53
53
53
|
2900
|
30
|
3.0
|
340
|
|
IRG80-315C
|
29
41
53.6
|
8.1
11.4
14.9
|
98
85
83
|
51
51
51
|
2900
|
22
|
3.0
|
275
|
|
IRG80-350
|
35
50
65
|
9.72
13.9
18.1
|
146
150
142
|
55
66
67
|
290
|
55
|
3.0
|
570
|
|
IRG80-350A
|
31
44.5
58
|
8.6
12.4
16.1
|
138.4
142
134.8
|
65
65
65
|
2900
|
45
|
3.0
|
470
|
|
IRG80-350B
|
29
41
53.6
|
8.1
11.4
14.9
|
131.4
135
127.8
|
63
63
63
|
2900
|
37
|
3.0
|
440
|
|
IRG80-100I
|
70
100
130
|
19.4
27.8
36.1
|
13.6
12.5
11
|
66
76
75
|
2900
|
5.5
|
4.5
|
108
|
|
IRG80-100IA
|
62.6
89
116
|
17.4
24.7
32.2
|
11
10
8.8
|
64
74
74
|
2900
|
4
|
4.5
|
87
|
|
IRG80-125I
|
70
100
130
|
19.4
27.8
36.1
|
23.5
20
14
|
70
76
65
|
2900
|
11
|
4.5
|
163
|
|
IRG80-125IA
|
62.6
89
116
|
17.4
24.7
32.2
|
19
16
11
|
68
74
65
|
2900
|
7.5
|
4.5
|
113
|
|
IRG80-160I
|
70
100
130
|
19.4
27.8
36.1
|
36.5
32
24
|
70
76
65
|
2900
|
15
|
4.5
|
184
|
|
IRG80-160IA
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
32
28
21
|
68
74
67
|
2900
|
11
|
4.5
|
174
|
|
IRG80-160IB
|
60.6
86.6
112.5
|
16.8
24.1
31.3
|
72
24
18
|
72
72
72
|
2900
|
11
|
4.5
|
174
|
|
IRG80-200I
|
70
100
130
|
19.4
27.8
36.1
|
54
50
42
|
65
74
73
|
2900
|
22
|
4.0
|
251
|
|
IRG80-200IA
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
47.5
44
37
|
64
73
72
|
2900
|
18.5
|
4.0
|
220
|
|
IRG80-200IB
|
61
87
113
|
16.9
24.2
31.4
|
41
38
32
|
71
71
71
|
2900
|
15
|
4.0
|
198
|
|
IRG80-250I
|
70
100
130
|
19.4
27.8
36.1
|
87
80
68
|
62
69
68
|
2900
|
37
|
4.0
|
330
|
|
IRG80-250IA
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
76
70
59.5
|
61
68
67
|
2900
|
30
|
4.0
|
315
|
|
IRG80-250IB
|
61
87
113
|
16.9
24.2
31.4
|
65
60
51
|
66
66
66
|
2900
|
30
|
4.0
|
315
|
|
| |
|
IRG80-315I
|
70
100
130
|
19.4
27.8
36.1
|
132
125
114
|
55
66
67
|
2900
|
75
|
4.0
|
675
|
|
IRG80-315IA
|
66.5
95
123.6
|
18.5
26.4
34.3
|
119
113
103
|
55
66
67
|
2900
|
55
|
4.0
|
535
|
|
IRG80-315IB
|
63
90
117
|
17.5
25
32.5
|
106.6
101
92
|
65
65
65
|
2900
|
45
|
4.0
|
420
|
|
IRG80-315IC
|
58
82
107
|
16.1
22.8
29.7
|
90
85
76
|
63
63
63
|
2900
|
37
|
4.0
|
366
|
|
IIRG100-100
|
70
100
130
|
19.4
27.8
36.1
|
13.6
12.5
11
|
66
76
75
|
2900
|
5.5
|
4.5
|
113
|
|
IRG100-100A
|
62.6
89
116
|
17.4
47
32.2
|
11
10
8.8
|
64
74
74
|
2900
|
4
|
4.5
|
91
|
|
IRG100-125
|
70
100
130
|
19.4
27.8
36.1
|
23.5
20
14
|
70
76
65
|
2900
|
11
|
4.5
|
169
|
|
IRG100-125A
|
62.6
89
116
|
17.4
24.7
32.2
|
19
16
11
|
68
74
63
|
2900
|
7.5
|
4.5
|
118
|
|
IRG100-160
|
70
100
130
|
19.4
27.8
36.1
|
36.5
32
24
|
70
76
65
|
2900
|
15
|
4.5
|
191
|
|
IRG100-160A
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
32
28
21
|
68
74
67
|
2900
|
11
|
4.5
|
181
|
|
IRG100-160B
|
60.6
86.6
112.5
|
16.8
24.1
31.3
|
27
24
18
|
72
72
72
|
2900
|
11
|
4.5
|
181
|
|
IRG100-200
|
70
100
130
|
19.4
27.8
36.1
|
54
50
42
|
65
74
73
|
2900
|
22
|
4.0
|
245
|
|
IRG100-200A
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
47.5
44
37
|
64
73
72
|
2900
|
18.5
|
4.0
|
215
|
|
IRG100-200B
|
61
87
113
|
16.9
24.2
31.4
|
41
38
32
|
71
71
71
|
2900
|
15
|
4.0
|
193
|
|
IRG100-250
|
70
100
130
|
19.4
27.8
36.1
|
87
80
68
|
62
69
68
|
2900
|
37
|
4.0
|
345
|
|
IRG100-250A
|
65.4
93.5
121.6
|
18.2
26.0
33.8
|
76
70
59.5
|
61
68
67
|
2900
|
30
|
4.0
|
330
|
|
IRG100-250B
|
61
87
113
|
16.9
24.2
31.4
|
65
60
51
|
66
66
66
|
2900
|
30
|
4.0
|
330
|
|
IRG100-315
|
70
100
130
|
19.4
27.8
36.1
|
132
125
114
|
55
66
67
|
2900
|
75
|
4.0
|
689
|
|
| |
|
IRG100-315A
|
66.5
95
123.6
|
18.5
26.4
34.3
|
119
113
103
|
65
66
67
|
2900
|
55
|
4.0
|
549
|
|
IRG100-315B
|
63
90
117
|
17.5
25
32.5
|
106.6
101
92
|
65
65
65
|
2900
|
45
|
4.0
|
439
|
|
IRG100-315C
|
58
82
107
|
16.1
22.8
29.7
|
90
85
76
|
63
63
63
|
2900
|
37
|
4.0
|
385
|
|
IRG100-350
|
60
100
120
|
16.7
27.8
33.3
|
153.6
150
142
|
72
57
74
|
2900
|
90
|
4.0
|
950
|
|
IRG100-350A
|
61
87
113
|
16.9
24.2
31.4
|
145.6
142
134
|
75
75
75
|
2900
|
75
|
4.0
|
830
|
|
IRG100-350B
|
58
82
107
|
16.1
22.8
29.7
|
138.6
135
127
|
75
75
75
|
2900
|
55
|
4.0
|
600
|
|
IRG100-100I
|
96
160
192
|
26.7
44.4
53.3
|
14
12.5
10
|
64
73
70
|
2900
|
11
|
4.5
|
115
|
|
IRG100-125I
|
96
160
192
|
26.7
44.4
53.3
|
24
20
14
|
62
74
69
|
2900
|
15
|
4.5
|
168
|
|
IRG100-125IA
|
84
140
168
|
23.3
39
46.7
|
20
17
12
|
64
72
69
|
2900
|
11
|
4.5
|
168
|
|
IRG100-160I
|
96
160
192
|
26.7
44.4
53.3
|
36
32
27
|
69
79
75
|
2900
|
22
|
,,
5.6
|
210
|
|
IRG100-160IA
|
84
140
168
|
23.3
39
46.7
|
32
28
23.5
|
66
76
72
|
2900
|
18.5
|
5.0
|
210
|
|
IRG100-200I
|
96
160
192
|
26.7
44.4
53.3
|
53
50
45
|
69
79
78
|
2900
|
37
|
5.2
|
402
|
|
IRG100-200IA
|
84
140
168
|
23.3
39
46.7
|
48
45
40
|
64
74
73
|
2900
|
30
|
4.5
|
395
|
|
IRG100-200IB
|
60
100
120
|
16.7
27.8
33.3
|
43
40
36
|
72
72
72
|
2900
|
22,
|
4.5
|
360
|
|
IRG100-250I
|
96
160
192
|
26.7
44.4
53.3
|
83
80
72
|
65
77
74
|
2900
|
55
|
4.8
|
560
|
|
IRG100-250IA
|
84
140
168
|
23.3
39
46.7
|
75
72
65
|
60
72
69
|
2900
|
45
|
4.5
|
420
|
|
IRG100-250IB
|
60
100
120
|
16.7
27.8
33.3
|
68
65
58
|
70
70
70
|
2900
|
37
|
4.5
|
400
|
|
IRG125-100
|
96
160
192
|
26.7
44.4
53.3
|
13
12.5
12
|
82
82
82
|
2900
|
11
|
4.0
|
180
|
|
IRG125-100A
|
86
143
172
|
23.9
39.7
47.8
|
10.4
10
9.6
|
77
77
77
|
290
|
7.5
|
4.0
|
125
|
|
IRG125-125
|
96
160
192
|
26.7
44.4
53.3
|
22.6
20
17
|
80
80
80
|
2900
|
15
|
4.0
|
220
|
|
IRG125-125A
|
86
143
172
|
23.9
39.7
47.8
|
18
16
13.6
|
77
77
77
|
2900
|
11
|
4.0
|
210
|
|
IRG125-160
|
96
160
192
|
26.7
44.4
53.3
|
36
32
28
|
78
78
78
|
2900
|
22
|
4.0
|
265
|
|
IRG125-160A
|
90
150
180
|
25
41
50
|
31.5
28
24.5
|
76
76
76
|
2900
|
18.5
|
4.0
|
230
|
|
IRG125-160B
|
83
138
166
|
21.7
38.3
46.1
|
27
24
21
|
73
73
73
|
2900
|
15
|
4.0
|
215
|
|
IRG125-200
|
96
160
192
|
26.7
44.4
53.3
|
55
50
46
|
77
77
77
|
2900
|
37
|
5.5
|
395
|
|
IRG125-200B
|
83
138
166
|
21.7
38.3
46.1
|
41.3
37.4
34.5
|
75
75
75
|
2900
|
22
|
5.5
|
320
|
|
IRG125-250
|
96
160
192
|
24.7
44.7
53.3
|
87
80
73
|
75
75
75
|
2900
|
55
|
5.0
|
580
|
|
IRG125-250A
|
90
150
180
|
25
41.7
50
|
76
70
84
|
74
74
74
|
2900
|
45
|
5.5
|
490
|
|
IIRG125-250B
|
83
138
166
|
21.7
38.3
46.1
|
65
60
55
|
73
73
73
|
2900
|
37
|
5.5
|
430
|
|
IRG125-215
|
96
160
192
|
26.7
44.7
53.3
|
133
125
119
|
70
70
70
|
2900
|
90
|
5.0
|
790
|
|
IRG125-315A
|
90
150
180
|
25
41.7
50
|
117
110
104.6
|
70
70
70
|
2900
|
75
|
5.0
|
710
|
|
IRG125-315B
|
86
143
172
|
23.9
39.7
47.8
|
106.4
100
95.2
|
69
69
69
|
2900
|
75
|
5.0
|
705
|
|
IRG125-315C
|
80.5
134
161
|
22.4
37.2
44.7
|
96
88
86
|
67
67
67
|
2900
|
55
|
5.0
|
585
|
|
IRG150-125
|
96
160
192
|
26.7
44.4
53.3
|
22.6
24
17
|
66
76
76
|
2900
|
11
|
4.0
|
210
|
|
IRG150-125A
|
90
150
180
|
25
41.7
50
|
18
16
13.6
|
77
77
77
|
2900
|
7.5
|
4.0
|
130
|
|
IRG150-160
|
96
160
192
|
26.7
44.4
53.3
|
36
32
27
|
75
75
75
|
2900
|
22
|
4.0
|
270
|
|
IRG150-160A
|
90
150
180
|
25
41.7
50
|
32
28
23.5
|
76
76
76
|
2900
|
18.5
|
4.0
|
230
|
|
IRG150-160B
|
84
141
168
|
23.3
39
46.7
|
27
24
21
|
73
73
73
|
2900
|
15
|
4.0
|
220
|
|
IRG150-200
|
140
200
260
|
38.9
55.6
72.2
|
13.8
12.5
10.6
|
68
78
78
|
1450
|
15
|
3.0
|
265
|
|
IRG150-200A
|
125
176
232.5
|
34.7
49.7
64.6
|
11
10
8.5
|
66
76
76
|
1450
|
11
|
3.0
|
244
|
|
ISG150-200B
|
84
440
168
|
23.3
39
46.7
|
41
38
34
|
75
75
75
|
2900
|
22
|
4.0
|
275
|
|
IRG150-250
|
140
200
260
|
38.9
55.6
72.2
|
21.8
20
17
|
73
79
77
|
1450
|
18.5
|
3.0
|
300
|
|
IRG150-250A
|
129
184.4
240
|
35.8
51.2
66.7
|
18.5
17
14.4
|
72
78
76
|
1450
|
15
|
3.0
|
262
|
|
IRG150-250B
|
117
167
217.5
|
32.5
46.4
60.4
|
15.2
14
12
|
76
76
76
|
1450
|
11
|
3.0
|
241
|
|
IRG150-315
|
140
200
260
|
38.9
55.6
72.2
|
33.8
32
28
|
70
78
73
|
1450
|
30
|
2.5
|
410
|
|
IRG150-315A
|
131
187
243
|
36.4
51.9
67.5
|
29.5
28
24.5
|
69
77
77
|
1450
|
22
|
3.5
|
335
|
|
IRG150-315B
|
121
173
225
|
33.5
48.1
62.5
|
25
24
21
|
76
76
76
|
1450
|
18.5
|
3.5
|
315
|
|
IRG150-350
|
96
160
192
|
26.7
44.4
53.3
|
153.6
150
142.8
|
80
80
80
|
2900
|
110
|
5.5
|
970
|
|
IRG150-350A
|
90
150
180
|
25
41.7
50
|
145.6
142
134.8
|
70
70
70
|
2900
|
90
|
5.2
|
790
|
|
IRG150-350B
|
84
140
168
|
23.3
39
46.7
|
138.6
35
127.8
|
65
76
74
|
2900
|
75
|
5.5
|
705
|
|
IRG150-400
|
140
200
260
|
38.9
55.6
72.2
|
53
50
44
|
68
75
71
|
1450
|
45
|
3.5
|
490
|
|
八、IRG热水循环泵故障的原因及解决方案
|
热水泵故障现象
|
可能产生的原历
|
排除方法
|
|
热水循环泵不出水
|
进出口阀门未打开，进出管路阻塞，流产叶轮阻塞
|
检查，去除阻塞物
|
|
电机运行方向不对，电机缺相转速很慢
|
调整电机方向，坚固电机接线
|
|
吸入管漏气
|
拧紧各密封面，排除空气
|
|
泵没灌满液体，泵腔内有空气
|
打开泵上盖或打开排气阀，排尽空气
|
|
进出口供水不足，吸程过高，底阀漏水
|
停机检查、调整(并网自来水管和带吸程使用易出现此现象)。
|
|
管路阻力过大，泵选型不当
|
减少管路弯道，重新选泵
|
|
热水循环泵流量不足
|
先按1.原因检查
|
先按1.排除
|
|
管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足
|
去除阻塞物，重新调整阀门开度
|
|
电压偏低
|
稳压
|
|
叶轮磨损
|
更换叶轮
|
|
热水循环泵功率过大
|
超过额定流量使用
|
调节流量关小出口阀门
|
|
吸程过高
|
降低吸程
|
|
泵轴承磨损
|
更换轴承
|
|
热水循环泵杂音振动
|
管路支撑不稳
|
稳固管路
|
|
液体混有气体
|
提高吸入压力排气
|
|
产生汽蚀
|
降低真空度
|
|
轴承损坏
|
更换轴承
|
|
电机超载发热运行
|
调整按5
|
|
热水循环泵电机发热
|
流量过大，超载运行
|
关小出口阀
|
|
碰擦
|
检查排除
|
|
电机轴承损坏
|
更换轴承
|
|
电压不足
|
稳压
|
|
热水循环泵漏水
|
机械密封磨损
|
更换
|
|
泵体有砂孔或破裂
|
焊补或更换
|
|
密封面不平整
|
修整
|
|
安装螺栓松懈
|
紧固
|
|
